AxiSet™ Check-Up

Controlli rapidi e automatici delle condizioni delle macchine utensili multiasse

AxiSet™ Check-Up è una soluzione a basso costo per la verifica e il miglioramento delle prestazioni degli assi rotanti

AxiSet Check-Up fornisce un processo semplice e affidabile per l'analisi delle prestazioni degli assi rotativi e per identificare i problemi causati da errori di impostazione, collisioni o usura. In pochi minuti gli utilizzatori di centri di lavoro multiasse e di macchine multitasking possono identificare eventuali errori sull'allineamento, la geometria e i punti di pivot che porterebbero a pezzi non conformi e perdite di tempo nella preparazione dei processi. Se possibile, AxiSet Check-Up corregge automaticamente i parametri dei punti di pivot in macchina.

Meno scarti, maggiore produttività e aumento dei profitti: le sonde Renishaw per macchine utensili aiutano a mantenere sotto controllo i processi di lavorazione.

L'analisi dei dati non è mai stata così semplice

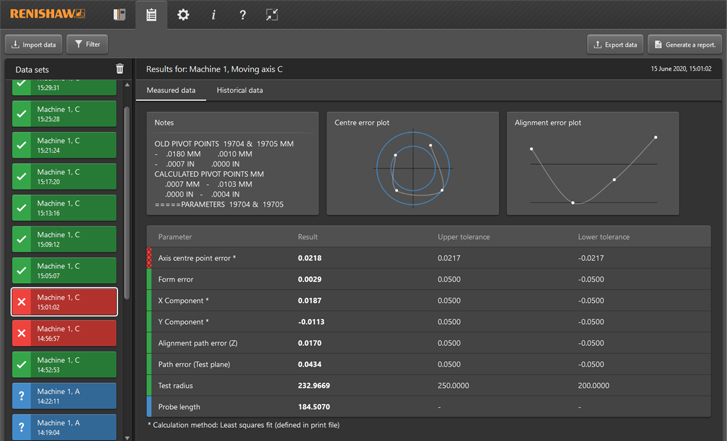

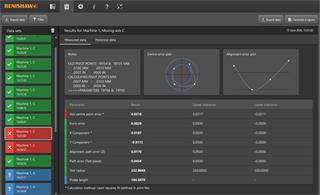

La app AxiSet Check-Up fornisce una visualizzazione grafica dei dati di misura prodotti dal software macro AxiSet Check-Up.

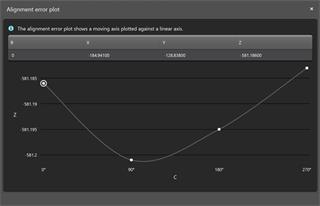

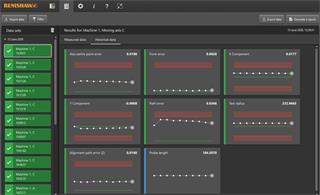

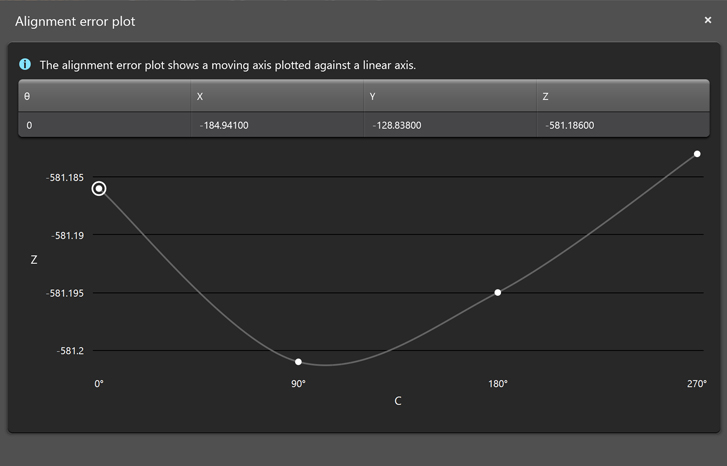

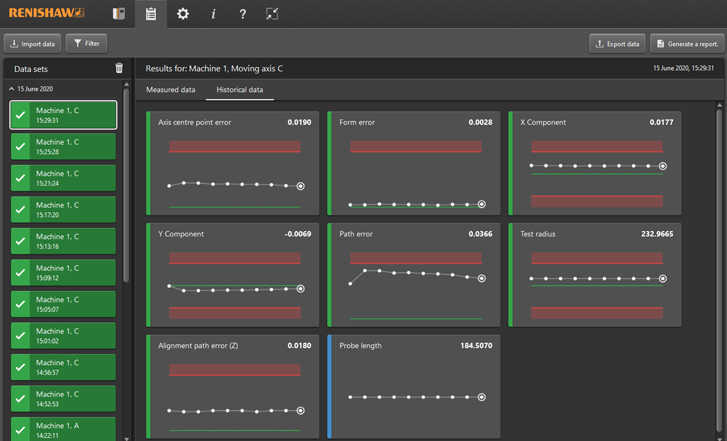

La app fornisce rappresentazioni grafiche dei dati prestazionali delle macchine multiasse. Si tratta di informazioni utili per prendere decisioni sulla base delle tolleranze indicate. È possibile utilizzare il grafico dei dati cronologici forniti dalla app per tenere traccia delle prestazioni della macchina nell'arco del tempo.

Componenti del sistema

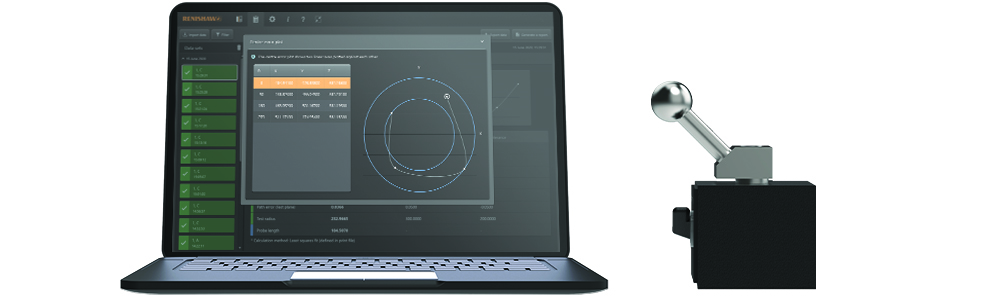

Componenti del sistema AxiSet™ Check-Up

Macro

Disponibili per molti controlli CNC diversi, le macro di ispezione di AxiSet Check-Up sono sviluppate per macchine specifiche e sono utilizzabili su centri di lavoro e macchine multitasking. Le macro gestiscono tutti i movimenti della macchina durante l'acquisizione dati

e consentono di aggiornare automaticamente i parametri e compensare gli errori sui punti degli assi rotativi.

App

La app AxiSet Check-Up fornisce una rappresentazione grafica dettagliata dei dati di misura prodotti dal software macro.

La app si installa su un PC o tablet con Windows 10 (32 o 64 bit) o versione successiva e può essere utilizzata solo dopo l'acquisto della licenza. Sono disponibili licenze perpetue e di valutazione.

Hardware

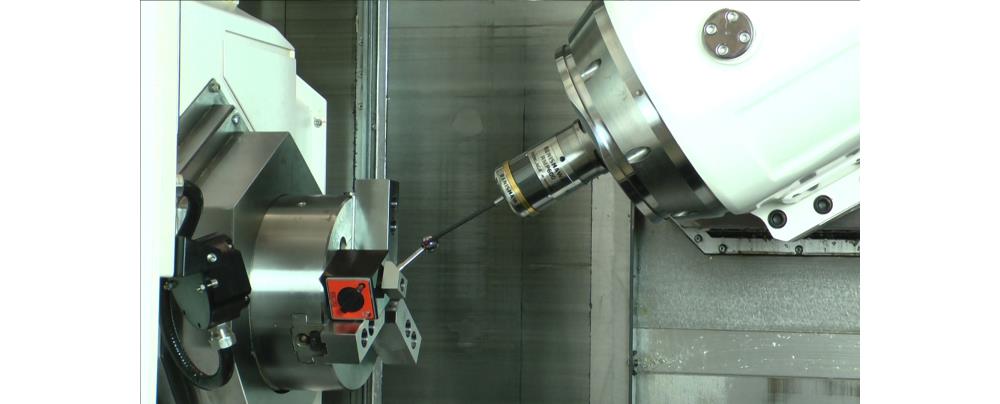

Come riferimento per le misure è utilizzata una singola sfera di calibrazione montata su una comoda base magnetica.

Questo componente è estremamente semplice da usare e consente di impostare il lavoro in tempi ridottissimi, dato che in genere non richiede attrezzature particolari o la rimozione di alcuna parte della macchina.

Consigliamo ai nostri clienti di utilizzare AxiSet Check-Up per verificare gli assi rotativi delle macchine dopo l'installazione, poiché le condizioni di fabbrica possono cambiare radicalmente rispetto alle condizioni di produzione di Hartford, in termini sia di basamento che di planarità delle superfici. Anche la spedizione e l'installazione potrebbero causare errori e la compensazione automatica offerta da AxiSet Check-Up consente di riportare le macchine utensili ai livelli di qualità e precisione originali.

Hartford (Taiwan)

Raccomandazioni

Tecnologia RENGAGE™ – Per ottenere prestazioni ottimali, Renishaw consiglia l'utilizzo delle sonde per macchine utensili ad elevata accuratezza, con tecnologia RENGAGE.

Barra calibrata: garantisce che tutte le misure siano tracciabili e confrontabili con le impostazioni definite dal costruttore della macchina utensile.

Passi successivi

Se ritieni che AxiSet™ Check-Up sia ciò di cui hai bisogno, contatta il nostro rappresentante di zona.
