Uppriktningslasrar för maskinbygge
Vad är en uppriktningslaser?
En uppriktningslaser är ett precisionsverktyg som använder lasrar för att rikta in komponenterna exakt när industrimaskiner t.ex. verktygsmaskiner, precisionssteg och halvledartillverkningsmaskiner byggs och servas. Uppriktningslasrar har konstruerats för att optimera prestanda och utför högprecisa mätningar, digital rapportering och axeljustering i realtid.
Det ökade behovet av intuitiva verktyg för att strömlinjeforma maskinernas uppriktningsprocesser har passerat den effektivitet som traditionella metoder kan erbjuda.
XK10 uppriktningslasersystemet erbjuder digital precision för uppriktning både av linjära och roterande axlar och utgör en modern uppgradering från traditionella manuella metoder. Detta medför att maskinbygge, underhåll och service kan utföras på en märkbart kortare tid.
XK20 uppriktningslasersystemet är vår andra generations uppriktningslasersystem som särskilt konstruerats för att göra maskinbygge enklare, snabbare och i enlighet med senaste ISO-standarder. Detta hjälper till att säkerställa hög noggrannhet, hållbarhet och reducera användarfel.
Varför ska du använda en uppriktningslaser?
Det är av yttersta vikt att säkerställa precision när en maskin konstrueras för att se till att den blir tillförlitlig och effektiv. Om du kontrollerar uppriktningen under byggprocessen kan du förhindra att fel upptäcks efter att maskinen tillverkats, vilket kan bli betydligt svårare att åtgärda. Återkommande uppriktningskontroller är också värdefulla vid service eller underhåll på plats eller efter en kollision.
Våra uppriktningslasersystem erbjuder ett snabbt, enkelt och mångsidigt alternativ till traditionella metoder som t.ex. mätklockor, autokollimatorer eller referensdetaljer. De eliminerar behovet av tidskrävande procedurer. Uppriktningslasrar kan användas för att säkerställa att linjära skenor är raka, fyrkantiga, platta, parallella och jämna. De kan även fastställa spindlars riktning och roterande maskiners koaxialitet.
Displayenheterna registrerar mätningar digitalt och erbjuder omfattande felrapporter och reducerar användarfel på grund av den manuella dokumentationen.
Viktiga fördelar
Enkel att använda
Handledda mätningar steg för steg reducerar behovet av högkvalificerade användare.
Mångsidig
Mäter roterande axlar, spindlar och erbjuder precision under installation och automation.
Avläsning i realtid
Direkt vy med avläsningar i realtid och dynamiska diagram för effektiv uppriktning och mätning.
Detaljerade resultat
Rakhets- och parallellitetsanalys i CARTO-programvarans Explore-app erbjuder insiktsfulla och användbara resultat.
Vi introducerar vårt XK20 uppriktningslasersystem
Konstruerad enligt internationella standarder
Vi hos Renishaw är medvetna om våra kunders växande behov av att förenkla och underlätta mätningarna vid monteringen av maskinerna. Vårt avancerade XK20 uppriktningslasersystem inkorporerar mer än 50 års kompetens inom verktygsmaskinbranschen och uppfyller de utmaningar som moderna maskinbyggare möter.
XK20-systemet är vår andra generations uppriktningslasersystem. Den erbjuder enastående precision, prestanda och spårbarhet samtidigt som den uppfyller ISO-noggrannhet och rapporteringsstandarden 230-11. Renishaws innovativa CARTO XK20-app inkluderar ISO 10791 och 3070 kompatibla mättoleranser.
Sändarenhet
Sändarenheten är XK20-systemets laserreferens. Den har en inbyggd kalibrerad pentaprism, högprecist roterande huvud och digitala nivåer. Den erbjuder en stabil referens för mätning av rakhet, parallellitet, rätvinklighet och planhet. Den kan även användas för utjämningsmaskiner och gjutningar.
Viktiga funktioner:
- Digitala precisionsnivåer
- Jämn 360 graders huvudrotation
- Mer än 12 timmars kontinuerlig drift
- Laddningsbart batteri
Rörlig enhet (M-enhet)
M-enheten är den primära sensorn för flertalet av XK20-systemets mätningar. Ungefär som principen med att montera traditionella mätklockor på de axlar eller slädar som mäts, detekterar M-enheten avvikelser från laserreferensen och skickar en digital post till CARTO XK20-appen för analys.
Viktiga funktioner:
- 2-axlig PSD-sensor
- Trådlös anslutbarhet till CARTO XK20-appen
- Mer än 12 timmars kontinuerlig drift
- Laddningsbart batteri
CARTO XK20-appen
CARTO XK20-appen bygger sin styrka på Renishaws CARTO kalibreringsprogramvara för att leverera en sekventiell och intuitiv användarupplevelse. Detta till nytta både för kvalificerade och icke kvalificerade verktygsmaskinbyggare och montörer.
Med hjälp av CARTO XK20-appen med XK20 uppriktningslasersystemet blir mätprocessen mer hanterbar så att stora och komplexa maskinkonstruktioner kan monteras och riktas in snabbare. Detta minskar antalet steg som krävs för att utföra mätningar, förenklar användarinteraktionen och ökar genomströmningen. På så sätt säkerställs högsta nivån av noggrannhet och spårbarhet.
Mobilappen
CARTO XK20-appen som särskilt utvecklats för maskinbyggare, är den optimala appen för industrimiljöer. Den finns tillgänglig på Android™-enheter, och användare kan enkelt använda appen för att optimera sina mätningar och monteringsprocesser.
Inbyggd vägledning
XK20 uppriktningslaser och CARTO XK20-appen kräver minimal användarinstruktion. Appens inbyggda vägledning har utformats för att hjälpa både kvalificerade och icke kvalificerade användare med instruktioner steg för steg och illustrationer.
Enkel inställning
Att rikta in lasern mot arbetsstycket eller maskinen är avgörande innan mätningen utförs. Detta kan vara tidskrävande, särskilt över långa avstånd. CARTO XK20-appen förenklar detta moment så den blir snabbare och enklare att använda.
Dataanalys
Dataanalyser kan anpassas för användarens behov, till exempel:
- snabbt visa feldiagram med kundtoleranser
- ladda ned rådata för analyser inom forskning och utveckling
- rapportera konfigurerade resultat i olika ISO-format.
Viktiga mätningar
XK20 uppriktningslasern fokuserar på viktiga mätningar som krävs för att bygga medelstora till stora maskiner, vilket säkerställer geometrisk noggrannhet under monteringen och hög precision. Den optimerar processerna för rakhet, parallellitet och rätvinklighet som är avgörande för alla maskiners grundläggande konstruktion. Användare kan hämta rakhetsresultat från parallellitets- och rätvinklighetstester, och få två mätningar i ett på ett effektivt sätt.
Medan traditionella verktyg, t.ex. mätbalkar, planskivor och parallellinjaler av granit fortfarande kan vara användbara, utför XK20-systemet och CARTO XK20-appen dessa mätningar enkelt och felfritt för både rutinerade och mindre erfarna verktygsmaskinbyggare och montörer.
Rakhet
XK20 uppriktningslasern kräver minimalt med utbildning för användaren eftersom dess intuitiva programvara vägleder användaren genom inställnings- och mätprocessen. Dess nya rakhetsfunktion på långt avstånd (patentsökt) medger mätningar med hög noggrannhet och repeterbarhet för stora maskiner i alla slags omgivningar.
Viktiga rakhetsmätningar:
- Maskinbasens/gjutningens rakhet
- Slädars rakhet längs skenor
Parallellitet
Parallellitet är avgörande för både små och stora maskiner och säkerställer att linjära skenor och slädar löper parallellt för att förhindra dåliga prestanda. Våra parallellitetsverktyg detekterar tidigt fel i monteringen. XK20-systemet kombinerar rakhets- och parallellitetsmätningar vilket sparar tid och reducerar risken för användarfel.
Viktiga parallellitetsmätningar:
- Horisontell parallellitet
- Vertikal parallellitet
- Vertikal och horisontell parallellitet
Rätvinklighet

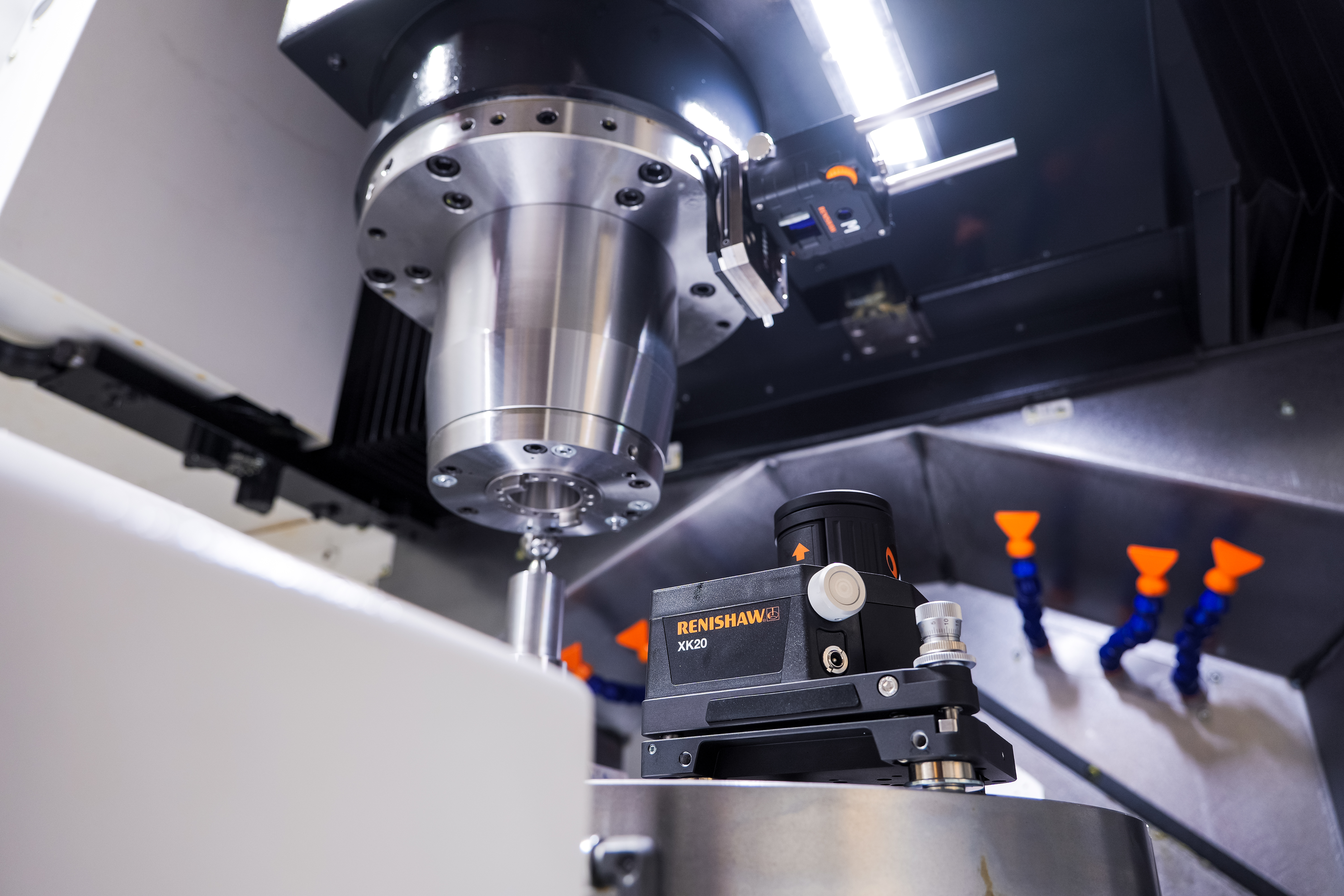

Granitskivor används traditionellt för att mäta rätvinklighet i maskiner. Skivan kan dock vara antingen för liten för att mäta hela maskinaxeln, eller så stor att det blir svårt att flytta runt den på verkstadsgolvet. XK20-systemet med kalibrerad pentaprismoptik är flexibel och användarvänlig, både när du mäter små och stora verktygsmaskiner.
Rätvinklighetsläge:
- Standard rätvinklighet
- Utökad rätvinklighet
XK10 systemöversikt
XK10-sändaren är den primära laserkällan för de flesta typer av mätningar. Den används med M-enheten för geometriska mätningar upp till 30 m. S-enheten och M-enheten innehåller både sändare och mottagare och kan konfigureras på olika sätt beroende på mätningens konfiguration.
XK10-fixtureringspaketet för verktygsmaskiner har konstruerats för att förbättra mätningarnas repeterbarhet och noggrannhet. Mätningarna utförs och registreras med XK10 displayenheten. Detta medger upp till 30 timmars bärbar drift med det uppladdningsbara batteriet.
Funktionen för analys av rakhet och parallellitet i CARTO Explore skapar anpassade rapporter. Detta tillhandahåller tillförlitliga resultat för att kontrollera och korrigera maskinens uppriktning.
Renishaw kan erbjuda kalibreringsutbildningar med erfarna tekniker för att säkerställa optimala produktprestanda.
Viktiga funktioner
Flexibilitet - flera mätningar för olika maskinkonfigurationer med ett enda paket.
Automatisk analys - omedelbara resultat efter mätningen, med visning i realtid för justering och enkel export till .xml-fil eller CARTO.
Intuitiv programvara - vägleder dig genom inställningen och mätningen, snabbt och enkelt. Besök Nedladdning av kalibreringsprogramvara för den senaste versionen.
Trådlös anslutbarhet - ger flexibilitet vid konfiguration och mätning.
Enkel fixturering - utvecklad för repeterbara, noggranna resultat och kortare inställningstid.
Roterande huvud - möjliggör enkel inriktning av strålen från sändarenheten med kapacitet för att mäta planhet med en serie rutmönsterpunkter.
XK10 uppriktningslaser tillbehör
Bläddra i vårt sortiment med monteringstillbehör och reservdelar.
XK-parallelitets-paket
XK-parallelitets-paketet är ett ytterligare tillbehör som behövs för att utföra mätning av parallelitet. Det möjliggör att två nominella parallella rakhetsmätningar utförs utan att sändarenheten flyttas.
Noggrann - 90° avböjning av laserstrålen. Enkel uppriktning tack vare flexibla justeringsmöjligheter.
Ett separat sålt stativpaket som används med ett stativ, om det inte finns utrymme att montera sändarenheten direkt ,finns tillgängligt.
Rakhetsmätning
Mät vertikal och horisontell rakhet längs en axel med uppriktningslasersystemet XK10.
Används under maskinbyggnadsprocessen för att säkerställa noggrannheten vid montering och uppriktning av planhet och styrningar.
Mätning av spindelriktning
XK10 mäter vinkeln som en spindel eller chuck är riktad mot.
Detta kan användas för alla spindel- eller chuckuppriktningar, för att säkerställa att de pekar i samma riktning under en hel 360°-rotation.
En avgörande sak är att vi med XK10:s referensfäste kan samla in och registrera noggranna maskinprofiler utan att en linjär styrskena behövs. Detta har inte bara minskat tiden för utvärderingen, det har också gett oss bättre förståelse för olika nyckeldata, vilket i sin tur ytterligare förbättrar våra mätningars repeterbarhet och noggrannhet.
Mazak Europe, Storbritannien
Läs mer i våra fallstudierRenishaw kan erbjuda kalibreringsutbildningar med erfarna tekniker för att säkerställa optimala produktprestanda. Utforska våra maskinkalibrerings- och optimeringsprodukter som konstruerats för att förbättra prestanda hos precisionsrörelsesystem.
FAQ (vanliga frågor)
Hur lång är mätstrålens räckvidd på XK10 och XK20-system?
XK20-sändarenheten kan mäta upp till 40 meter när den används med M-enheten. När M-enheten och S-enheten används för olika konfigurationer kan de mäta upp till 20 meter.
XK10-sändarenheten kan mäta upp till 30 meter när den används med M-enheten. När M-enheten och S-enheten används för olika konfigurationer kan de mäta upp till 20 meter.
Vilket är det rekommenderade omkalibreringsschemat för uppriktningslasersystem?
Den rekommenderade omkalibreringsperioden för XK10 och XK20-uppriktningslasrar är två år, när den används i en normal omgivning. Besök vår webbsida kalibreringstjänster, reparationer och omkalibrering för mer information.
