Vyrovnávací lasery pro stavbu stroje
Co je vyrovnávací laser?
Vyrovnávací laser je přesný nástroj, který používá lasery pro přesné vyrovnání komponent během montáže a servisu průmyslových strojů, jako jsou obráběcí stroje, přesné polohovací stoly a stroje pro výrobu polovodičů. Vyrovnávací lasery, navržené pro optimalizaci parametrů, se vyznačují vysokou přesností měření, digitálním protokolováním a seřízením os v reálném čase.
Rostoucí požadavky na intuitivní nástroje pro racionalizaci procesu vyrovnávání stroje překonaly efektivitu mnoha tradičních metod.
Vyrovnávací laser XK10 poskytuje digitální přesnost pro vyrovnání jak lineárních tak rotačních os, což představuje modernizaci tradičních ručních metod. To vede k významnému zkrácení montáže stroje, údržby a servisu.
Vyrovnávací laser XK20 je naší druhou generací vyrovnávacího laserového systému, který byl navržen specificky pro zjednodušení a zrychlení stavby stroje v souladu s nejnovějšími standardy ISO. To napomáhá zajištění vysoké přesnosti, trvanlivosti a snížení chyb operátora.
Proč byste měli používat vyrovnávací laser?
Pro zajištění spolehlivosti a efektivity obráběcího stroje je velmi důležité zajistit přesnost během jeho montáže. Kontrola vyrovnání během procesu montáže může zamezit chybám, které mohou být zjištěny až po jeho dokončení, a které se obtížně odstraňují. Pravidelné kontroly vyrovnání jsou také cenné při provádění servisu na místě, při údržbě nebo po kolizi.
Naše vyrovnávací laserové systémy poskytují rychlou, snadnou a všestrannou alternativu tradičních metod, jako jsou úchylkoměry, autokolimátory a metrologické artefakty. Eliminují nutnost časově náročných postupů. Vyrovnávací lasery lze použít k ověření přímosti, pravoúhlosti, rovinnosti, rovnoběžnosti a sklonu lineárních vedení stroje. Mohou též sloužit k vyhodnocení směru a souososti vřeten rotačních strojů.
Zobrazovací jednotky digitálně zaznamenávají měření, poskytují komplexní protokoly chyb a omezují chyby způsobené operátory při ručním dokumentování.
Hlavní přínosy
Jednoduché použití
Podrobně vedená měření snižují potřebu vysoce zkušené obsluhy.
Více plošek
Měření rotačních os, vřeten a usnadněné polohování během instalace a automatizace.
Hodnoty v reálném čase
Okamžité zobrazení výsledků v reálném čase a dynamické grafy pro účinné vyrovnávání a měření.
Podrobné výsledky
Analýza přímosti a rovnoběžnosti aplikací Explore softwaru CARTO poskytuje zasvěcené a hodnověrné výsledky.
Představení našeho vyrovnávacího laserového systému XK20
Je vyroben podle mezinárodních norem
Ve společnosti Renishaw jsme rozpoznali rostoucí potřebu našich zákazníků zjednodušit požadavky měření při montáži strojů, které nebudou vyžadovat odbornou kvalifikaci. Vyspělá technologie našeho vyrovnávacího laserového systému XK20, vycházející z více než 50 let zkušeností v průmyslu obráběcích strojů, splňuje výzvy, před nimiž stojí moderní výrobci strojů.
Systém XK20 je druhou generací laserového vyrovnávacího systému. Poskytuje nepřekonatelnou přesnost, výkon a sledovatelnost při současném splnění standardů přesnosti a záznamu ISO 230-11. Inovativní aplikace Renishaw CARTO XK20 zahrnuje tolerance měření v souladu se standardy ISO 10791 a 3070.
Laserový vysílač
Laserový vysílač je laserovou referencí systému XK20. Má vestavěné kalibrované pentaprizma, přesnou otočnou hlavu a digitální úrovně. To poskytuje stabilní referenci pro měření přímosti, rovnoběžnosti, kolmosti a rovinnosti. Lze jej také použít pro vyrovnání strojů a odlitků.
Klíčové vlastnosti:
- Úrovně digitální přesnosti
- Plynulé otáčení hlavy 360 stupňů
- Více než 12 hodin souvislé činnosti
- Dobíjecí akumulátor
Pohyblivá jednotka (M jednotka)
M jednotka je primárním snímačem pro většinu měření systémem XK20. Podobně jako u principu montáže tradičních číselníkových úchylkoměrů na měřené osy nebo vozíky, M jednotka detekuje odchylky od laserové reference a posílá digitální záznam do aplikace CARTO XK20 na analýzu.
Klíčové vlastnosti:
- 2osý PSD snímač
- Bezdrátová komunikace s aplikací CARTO XK20
- Více než 12 hodin souvislé činnosti
- Dobíjecí akumulátor
Aplikace CARTO XK20
Aplikace CARTO XK20 staví na silných stránkách kalibračního softwaru Renishaw CARTO a poskytuje souvislé a intuitivní uživatelské zkušenosti, které pomáhají jak zkušeným, tak nezkušeným výrobcům obráběcích strojů a montážním technikům.
Použití aplikace CARTO XK20 s vyrovnávacím laserem XK20 činí proces měření lépe zvládnutelným, umožňujícím rychlejší montáž a vyrovnání velkých a složitých strojů. Slučuje více kroků potřebných pro měření, zjednodušuje interakce uživatele, zvyšuje výkon a zaručuje tak nejvyšší úroveň přesnosti a sledovatelnosti.
Mobilní aplikace
Aplikace CARTO XK20, vyvinutá specificky pro výrobce obráběcích strojů, je ideální do prostředí továrny. Aplikaci, která je dostupná pro zařízení Android™, mohou technici snadno používat pro optimalizaci měření a postupu montáže.
Vestavěná nápověda
Vyrovnávací laser XK20 a aplikace CARTO XK20 vyžadují minimální zaškolení obsluhy. Vestavěná nápověda aplikace, která je navržena tak, aby byla přístupná zkušeným i nezkušeným uživatelům, poskytuje podrobné pokyny včetně obrázků a ilustrací.
Snadné nastavení
Vyrovnání laseru s obrobkem nebo strojem je zásadní před provedením měření a může být časově náročné, zvláště na dlouhou vzdálenost. Aplikace CARTO XK20 tyto úlohy zjednodušuje a činí je rychlejší a snazší.
Analýza dat
Analýzu dat lze přizpůsobit potřebám uživatele, například:
- rychlé zobrazení grafů chyb se zákaznickými tolerancemi
- načítání nezpracovaných dat pro výzkum a vývoj analýz
- hlášení konfigurovaných výsledků v různých formátech ISO.
Klíčová měření
Vyrovnávací laser XK20, který je zaměřen na klíčová měření potřebná pro výrobu středních i velkých strojů, zaručuje vysokou geometrickou přesnost během montáže. Zlepšuje proces měření přímosti, rovnoběžnosti a kolmosti, které mají zásadní význam pro každý stroj. Uživatelé mohou extrahovat výsledky přímosti z testů rovnoběžnosti a kolmosti, což efektivně slučuje dvě měření do jednoho.
Zatímco žulové měrky, úhelníky a pravítka jsou stále cenné, systém XK20 s aplikací CARTO XK20 činí tato měření jednoduchými a bezchybnými pro zkušené i nezkušené techniky výroby a montáže obráběcích strojů.
Přímost
Vyrovnávací laser XK20 vyžaduje minimální zácvik obsluhy díky intuitivnímu softwaru, který vede uživatele procesem nastavení i měření. Nová (patentovaná) funkce měření přímosti na velkou vzdálenost umožňuje vysoce přesná a opakovatelná měření na velkých strojích v libovolném prostředí.
Klíčová měření přímosti:
- Přímost základny/odlitku stroje
- Přímost vozíků podél vedení

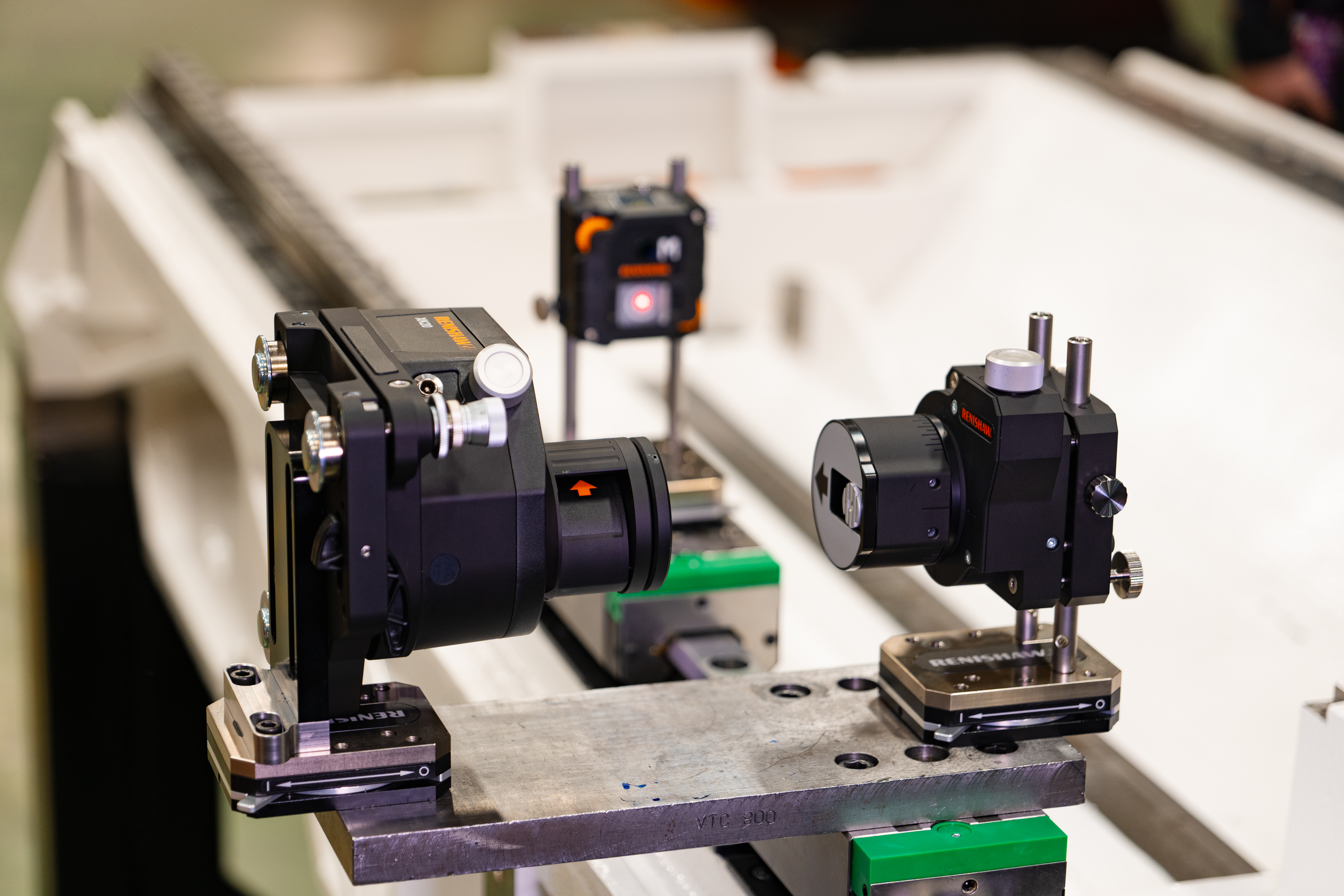

Rovnoběžnost
Rovnoběžnost, která má rozhodující význam u malých i velkých strojů, zaručuje rovnoběžný chod lineárních vodítek a vozíků, zamezující špatným výsledkům. Naše nástroje pro rovnoběžnost detekují chyby v časném stádiu montáže. Systém XK20 kombinuje měření přímosti a rovnoběžnosti, což šetří čas a snižuje riziko chyb obsluhy.
Klíčová měření rovnoběžnosti:
- Horizontální rovnoběžnost
- Vertikální rovnoběžnost
- Vertikální a horizontální rovnoběžnost
Kolmost
Pro měření kolmosti ve strojích se tradičně používají žulové bloky. Tyto bloky však mohou být buď příliš malé pro měření v celé ose stroje, nebo příliš velké, takže je obtížné s nimi manipulovat v prostoru dílny. Systém XK20 s kalibrovanou pentaprizmatickou optikou poskytuje všestrannost i snadné použití při měření jak na velkých, tak malých obráběcích strojích.
Režim kolmosti:
- Standardní kolmost
- Rozšířená kolmost
Přehled systému XK10
Vysílací jednotka XK10 je primárním laserovým zdrojem pro většinu měření. Používá se s jednotkou M pro měření geometrie až do 30 m. Jednotka S i jednotka M obsahují vysílače i přijímače, které lze různými způsoby konfigurovat podle přípravy měření.
Upínací souprava systému XK10 na obráběcí stroj je navržena pro zdokonalení opakovatelnosti a přesnosti měření. Měření se provádějí a zaznamenávají se zobrazovací jednotkou XK10. To umožňuje až 30hodinový mobilní provoz z dobíjecí baterie.
Funkce analýzy přímosti a rovnoběžnosti v aplikaci CARTO Explore generuje zakázkové protokoly. To poskytuje spolehlivé výsledky pro kontrolu a korekce vyrovnání stroje.
Společnost Renishaw může pro zajištění optimálních parametrů produktu poskytnout školení kalibrace zkušenými techniky.
Klíčové vlastnosti
Flexibilita - vícenásobná měření pro různé konfigurace strojů s jedinou sadou.
Automatická analýza - okamžité výsledky měření se zobrazením v reálném čase pro seřízení a snadný export do souboru .xml nebo do softwaru CARTO.
Intuitivní software - vás rychle a jednoduše vede procesem nastavení a měření. Navštivte stahování kalibračního softwaru pro nejnovější verzi.
Bezdrátové připojení - zaručuje flexibilitu během seřizování i měření.
Snadné upínání - umožňuje opakovatelné a přesné výsledky i zkrácení doby přípravy.
Otočná hlava - umožňuje snadné zaměření paprsku z laserového vysílače se schopností měřit rovinnost pomocí řad bodů v mřížce.
Příslušenství vyrovnávacího laserového systému XK10
Prozkoumejte naši nabídku instalačního příslušenství a náhradních dílů.
Sada pro měření rovnoběžnosti XK
Sada pro měření rovnoběžnosti XK je doplňkové příslušenství nutné pro měření rovnoběžnosti dvou lineárních os. Umožňuje provádění měření dvou jmenovitě paralelních přímostí bez pohybu vysílací jednotky.
Přesnost - odchylka laserového paprsku 90°. Vestavěné seřizovací prvky vám umožňují snadné vyrovnání.
Použití volitelné montážní sady stativu je užitečné v případech, kdy není vhodné místo pro přímou montáž vysílací jednotky na lože stroje.
Měření přímosti
Měření vertikální a horizontální přímosti podél osy pohybu vyrovnávacím laserovým systémem XK10.
Během výroby stroje slouží pro zajištění přesnosti při montáži a vyrovnání loží a vodicích drah stroje.
Měření směru vřetena
XK10 měří úhel směřování vřetena nebo sklíčidla.
To lze použít při jakémkoliv vyrovnání vřetena nebo sklíčidla pro zajištění, že bude během plné otáčky 360° směřovat stejným směrem.
Referenční držák XK10 nám rozhodujícím způsobem umožnil snímat a zaznamenávat přesné profily stroje bez potřeby lineárních vodítek. To nám nejenom zkrátilo dobu vyhodnocování, ale získali jsme také hlubší vhled do celé řady klíčových dat, což nám dále umožnilo zdokonalit opakovatelnost a přesnost měření.
Mazak Europe, UK
Čtěte více o našich případových studiíchSpolečnost Renishaw může pro zajištění optimálních parametrů produktu poskytnout školení kalibrace zkušenými techniky. Prozkoumejte naše produkty pro kalibraci a optimalizaci strojů, určené pro zlepšování výkonu a přesnosti pohybových systémů.
Často kladené otázky
Jaké jsou rozsahy měření paprsku systémů XK20 a XK10?
Laserový vysílač XK20 může při použití s jednotkou M měřit až do 40 metrů. Když jsou jednotky M a S použity pro různé konfigurace, lze měřit až do 20 metrů.
Laserový vysílač XK10 může při použití s jednotkou M měřit až do 30 metrů. Když jsou jednotky M a S použity pro různé konfigurace, lze měřit až do 20 metrů.
Jaký je doporučený rekalibrační plán pro vyrovnávací laserový systém?
Při normálním používání je doporučený interval rekalibrace pro vyrovnávací lasery XK10 a XK20 dva roky. Další podrobnosti najdete na našich webových stránkách Kalibrační servis, opravy a rekalibrace.
