Szerszámbemérési technológia
Ismerje meg a forgácsolószerszám geometriai jellemzőit és aktuális állapotát.
Szerszámbemérési technológia
A szerszámbemérés geometriai információk – például egy forgácsolószerszám hosszának, sugarának és/vagy átmérőjének – meghatározásának folyamata szerszámbemérő eszköz és erre szolgáló speciális szoftver segítségével. Egyes szerszámbemérő technológiák olyan információkat is képesek megállapítani, mint a radiális/lineáris profil vagy a forgácsolóél állapota. A szerszámtörés-érzékelés szerszámbemérő rendszerekkel és kifejezetten erre a célra készült szerszámtörés-érzékelő eszközökkel is végezhető. A szerszámbemérés és a szerszámtörés-érzékelés közös jellemzője, hogy lehetővé teszi a szerszámgépek emberi beavatkozás nélküli működtetését.
A szerszámbemérő termékek az általuk alkalmazott technológiától függően érintéses vagy érintésmentes rendszerűek lehetnek.

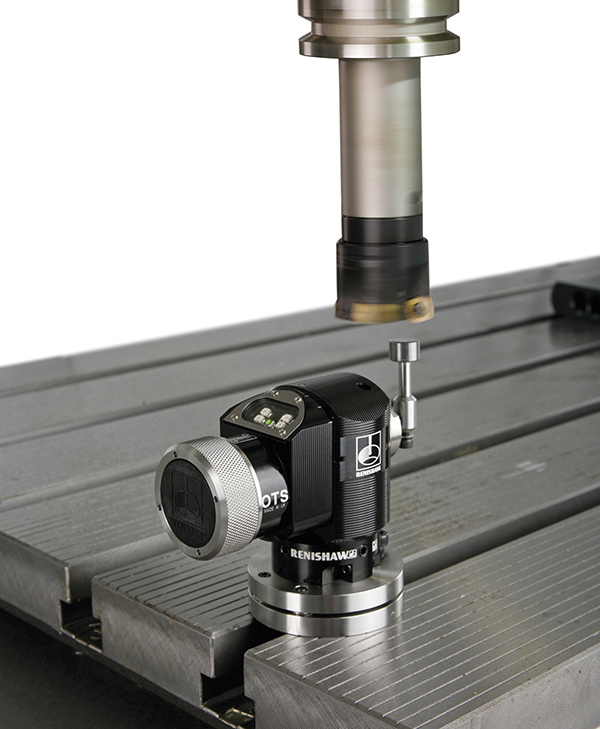

Érintéses szerszámbemérők
Az érintéses szerszámbemérő rendszerek esetében az eszköznek fizikailag a gépben lévő szerszámhoz kell érnie. A rendszerek tovább csoportosíthatók aszerint, hogy „dugattyús” rendszerű, „mérőfejes” rendszerű vagy szerszámbemérő karos (esztergaközpontokhoz) rendszerről van-e szó.
Előnyök
- Ismétlőképes mérés és szerszámtól függetlenül állandó szintű pontosság
- Robusztus kialakítás gépek munkaterét jellemző mostoha környezethez
- Költséghatékony
- A főorsó különböző helyzeteiben tud mérni
- Optikai jelátvitellel is kapható
- Forgó szerszámok átmérőjét és hosszát is tudja mérni
Mérlegelendő
- Elhajlíthatja a nagyon kicsi szerszámokat
- Nem képes az élek komplex ellenőrzésére
- Általában az asztalra van rögzítve
Érintésmentes szerszámbemérők
Az érintésmentes szerszámbemérő rendszerek optikai (lézer)sugárral érzékelik a szerszám jelenlétét. A rendszerek lehetnek rögzített rendszerek (jeladó- és vevőegység egyetlen házban) vagy különálló rendszerek, szétválasztott jeladó- és vevőegységgel.
Az érintésmentes rendszerek képesek a szerszám forgácsolóélén lévő törések és/vagy csorbák ellenőrzésére is.
Előnyök
- Nem hajlítja el a nagyon kicsi szerszámokat
- Magas orsófordulatszámon is mér
- Állandóan védett optikával rendelkezik
- Élellenőrző funkciójuk érzékeli a forgácshorony és lapka kicsorbulását
- Több mérési pont is lehetséges
Mérlegelendő
- Általában drágább az érintéses rendszereknél
- A telepítése összetettebb: tisztalevegő-ellátás szükséges
- A mostoha környezet és a kosz minden optikai érzékelőnél alkalmazási problémákat és mérési hibákat okozhat
- Fix szerszámozáshoz nem alkalmas
ToolWise™ szerszámfelismerő rendszer (szerszámtörés-érzékelés)
A szerszámtörés-érzékelés a szerszám állapotának – úgymint a radiális és lineáris profil, valamint a forgácsolóél állapotával kapcsolatos információk – meghatározására használt folyamat. A legtöbb szerszámbemérő eszköz egyik funkciójaként éppúgy elérhető, mint speciálisan erre a célra készült szerszámérzékelő rendszereken keresztül.
Vizsgálati lehetőségek
- Rendkívül gyors érzékelés az egyedülálló ToolWise™ elektronika mintázat-felismerő képességeinek segítségével
- Rugalmas, széles szerszámfordulatszám-tartományban (200–5000 ford./perc) használható rendszer
- Egyszerű üzembe helyezés, a gép munkaterén kívül rögzíthető kivitel
A szerszámbemérési technológiával kapcsolatos bővebb információkért lásd a További anyagok című részt.
