Zaprti optični dajalniki FORTiS™ za obdelovalne stroje
Dajalniki položaja za uporabo v najzahtevnejših okoljih

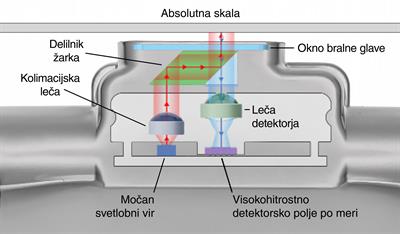

S preizkušeno tehnologijo absolutnih dajalnikov Renishaw RESOLUTE™ v izjemno robustni zaprti konstrukciji lahko dajalniki pomika FORTiS opravljajo meritve z visoko zmogljivostjo tudi v najtežjih okoljih ter ponujajo pomembne prednosti v primerjavi s konvencionalnimi sistemi.
- Brezkontaktna zasnova – brez mehanske obrabe in daljša življenjska doba.
- Zmanjšana histereza – bolj gladko merjenje položaja in izboljšana dinamična zmogljivost.
- Preboj v zasnovi bralne glave – uglašeni masni blažilniki za vodilno odpornost proti vibracijam v svojem razredu (do 30 g).
- Vrhunska zatesnitev IP64 – zagotavlja izboljšano obstojnost proti kontaminaciji s tekočinami in trdnimi delci.
- Patentirane nastavitvene svetleče diode – vgrajeni LED-indikator jakosti signala za hitro ter preprosto montažo in nastavitev.
- Zmanjšano uhajanje zraka za nižjo porabo zraka za izpihovanje.
Za prilagajanje prostorskim zmožnostim sta na voljo dve velikosti ekstrudiranih profilov: FORTiS-S™ standardne širine (37 mm) in ozki FORTiS-N™ (18 mm).Dajalniki pomika FORTiS so zasnovani tudi kot neposredna zamenjava za konvencionalna linearna merilna stekla.So popolnoma združljivi glede prileganja, oblike in funkcije, kar vam omogoča hitro in enostavno namestitev na obstoječe stroje.Za obe velikosti je na voljo tudi različica s funkcijsko varnostjo (FS).
Oglejte si predstavitev zaprtih dajalnikov FORTiS
FORTiS-S standardne velikosti (37 mm)
Dajalnik pomika FORTiS-S je dajalnik standardne velikosti in je na voljo z merilnimi dolžinami od 140 mm do 4.240 mm. Namesti se neposredno na obdelano površino prek prilagodljivih odprtin v telesu ekstrudiranega profila.
Ozki FORTiS-N (18 mm)
Dajalnik FORTiS-N z merilnimi dolžinami od 70 mm do 2.040 mm odlikujeta ožji prerez ekstrudiranega profila in kompaktnejša bralna glava za utesnjene prostore.Ta model je mogoče namestiti neposredno na obdelano površino ali na montažni nosilec za večjo togost.
Prenosi: podatkovni listi in tehnični dokumenti
Več informacij o tehničnih specifikacijah serije dajalnikov FORTiS, kot so podatkovni listi in navodila za montažo, je na voljo na naši strani za prenos tehničnih dokumentov.
Brošura o dajalnikih FORTiS
Izvedite več o ponudbi zaprtih dajalnikov iz Renishawa.
Če želite poiskati najprimernejši dajalnik položaja za svoje zahteve, si prenesite spodnjo brošuro.
Tehnične specifikacije
| Glavne lastnosti | Podroben opis |
| Serijski vmesniki |
|
| Širina ekstrudiranega profila | FORTiS-S:37 mm FORTiS-N:18 mm |
| Merilne dolžine | FORTiS-S:140 mm do 4240 mm FORTiS-N:70 mm do 2040 mm |
| Ločljivosti | 0,5 nm, 1 nm, 1,25 nm, 10 nm, 12,5 nm, 25 nm, 50 nm |
| Največja hitrost | 4 m/s |
| Razred natančnosti pri 20 °C | Standardna:±5 µm, visoka:±3 µm |
| Zaščita pred zunanjimi vplivi | IP53 pri pravilni montaži, IP64 s spihovanjem |
| Ostale različice | Funkcijska varnost (FS), certificirana po standardih ISO 13849:2015 PLd, IEC 61508:2010 SIL2, IEC 61800-5-2:2016 SIL2 |
| Združljivost | Napredno diagnostično orodje ADTa-100 |
Serija dajalnikov FORTiS je združljiva s široko paleto standardnih industrijskih krmilnikov, vključno s krmilniki Beckhoff, Bosch, FANUC, Mitsubishi, Num, Omron, Panasonic, Siemens, Yaskawa in drugimi.Dajalniki pomika FORTiS so na voljo z združljivimi ločljivostmi, v mnogih primerih pa tudi z združljivostjo parametrov po načelu "plug-and-play".
Renishaw izdeluje tudi kable za bralne glave in kabelske podaljške.Za več informacij glejte podatkovni list za kable FORTiS.
Odkrijte, kako dajalniki FORTiS razrešijo resnične izzive v proizvodnji
Reševanje težav z mehanskimi vibracijami
Renishawova serija dajalnikov FORTiS uporablja uglašene masne blažilnike, ki močno izboljšajo pozicijsko stabilnost in odpornost proti vibracijam, s čimer zmanjšajo merilno napako in odpravijo zaustavitve v sili tudi v prisotnosti močnih vibracij.
Preprosta montaža uspe že v prvem poskusu
Dajalniki pomika FORTiS so zasnovani za uporabo tehnike ultrahitre namestitve, ki ne zahteva usposobljenih tehnikov.Nastavitvena svetleča dioda takoj potrdi optimalno nastavitev, izbirno diagnostično orodje ADTa-100 pa zagotavlja diagnostične podatke v realnem času za dodatno podporo.
Do 91-odstotno zmanjšanje porabe zraka za čiščenje na strojih
Za absolutne zaprte dajalnike FORTiS s tesnilnimi letvami DuraSeal je značilen majhen pretok zraka za izpihovanje, s čimer se poraba stisnjenega zraka in emisije CO2e znižajo do 91 % v primerjavi z alternativami.
Ublažitev učinka akumulacije toplote v obdelovalnih strojih
Dajalniki pomika FORTiS omogočajo vzpostavitev popolnoma zaprtih servozank, ki neposredno odpravljajo učinek temperaturnega raztezanja krogličnih vreten, ohranjajo visoko točnost CNC-obdelave tudi po dolgotrajnem delovanju in presegajo zmogljivost polzaprtih regulacijskih zank.
Kako zagotavljamo zanesljivost dajalnikov?
Renishawovo strokovno znanje nas je vodilo do našega strogega programa preskušanja zanesljivosti dajalnikov FORTiS v zahtevnih okoljih obdelovalnih strojev, ki med drugim vključuje naslednje teste:
- Vibracije
- Obraba tesnil
- Stopnja zaščite (IP)
- Dolgotrajno obratovanje v delovnem prostoru stroja
- Slana meglica
- Kemična odpornost
- Padci in udarci
Sistem FORTiS-N smo izbrali za naše stroje ProSys ADV+ zato, ker izpolnjuje naše zahteve po visoki točnosti.Vgrajena nastavitvena svetleča dioda dajalnika FORTiS je še ena inovativna funkcija, ki resnično prinaša dodano vrednost s prihrankom časa med montažo stroja.
Anderson Europe GmbH, Nemčija
Oglejte si tehnične specifikacije naših optičnih dajalnikov, opcije in različice v našem razdelku za prenos tehnične dokumentacije.Naši certifikati o skladnosti so dodatno jamstvo Renishawove zaveze h kakovosti.
Odkrijte panoge, kjer uporabljajo optične dajalnike ter kako tehnologija dajalnikov in obsežno strokovno znanje iz Renishawa pomagajo proizvajalcem po vsem svetu.Oglejte si praktične primere koristi, ki jih sistemi dajalnikov Renishaw prinašajo našim kupcem.
Koristi dajalnikov za krmiljenje pogonsko-pozicionirnih sistemov
Odkrijte, kako vam lahko odprti in zaprti optični, magnetni in laserski dajalniki pomagajo izpolniti potrebe na področju industrijske avtomatizacije.
