Multi-DoF optik enkoderler
Multi-DoF (birden fazla serbestlik dereceli) optik enkoder sistemleri, altı serbestlik derecesine (6DoF) kadar ölçüm yapar. Renishaw’un benzersiz RXMA 1.5D cetvellerini içeren multi-DoF ölçüm teknolojisinin, nasıl dinamik hareket uygulamalarına yönelik yüksek performanslı pozisyon ölçümü sağladığını öğrenin.
Dinamik hareket uygulamalarının mutlak kontrolü
Renishaw, pazarda kanıtlanmış RESOLUTE™ mutlak enkoderler tarafından okunan, bir veya daha fazla RXMA 1.5D cetvele sahip gerçek mutlak bir Multi-DoF enkoder sistemi geliştirmiştir. Bu kombinasyon, artımsal enkoder sistemlerinde sıklıkla gereken zaman alıcı home pozisyonu bulma çevrimlerine ihtiyaç duymayan gelişmiş Multi-DoF pozisyon ölçümü sunar. RXMA mutlak cetveller, olağanüstü termal kararlılık sağlamak için düşük genleşmeli bir taşıma birimi kullanır.
Yüksek performanslı uygulamalar için üretildi

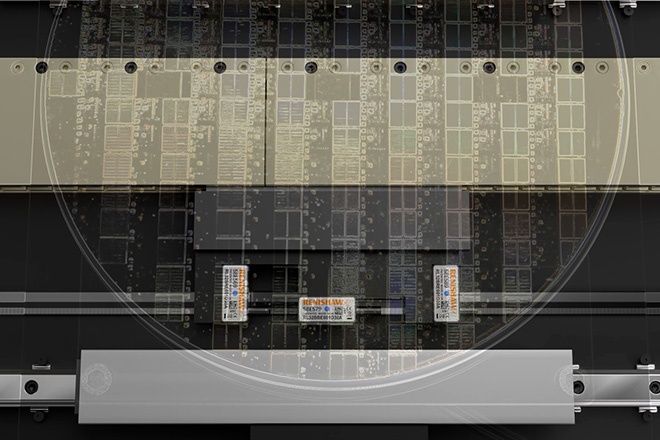

Renishaw’un mutlak Multi-DoF enkoder sistemi, yüksek performanslı hareket sistemleri için idealdir. Yarı iletken sanayinde kullanılan XY düzlem tablaları gibi son derece dinamik uygulamalar, kalite ve verimlilik gerekliliklerini karşılamak için olağanüstü hassasiyet ve tekrarlanabilirlik gerektirir. Tezgah üreticileri, her bir eksen boyunca birden fazla serbestlik derecesi ölçerek, lineer kılavuz yataklarının doğrusallığı gibi hata kaynaklarını dinamik olarak ölçebilirler. Renishaw multi-DoF enkoderleri, ortaya çıkan öteleme ve dönme hatalarının proses içi kompanzasyonunu sağlayarak, proses kapasitesinin korunmasına ve parça veriminin artırılmasına yardımcı olur.
Gerçek X ve Y ekseni ölçümü

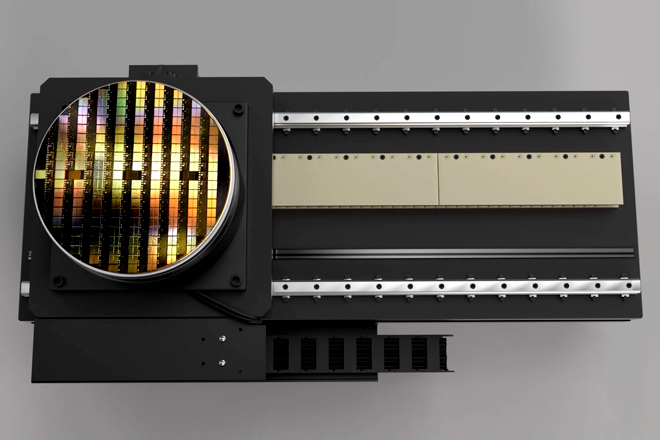

RXMA30 cetveller, X ve Y eksenlerinde doğrudan pozisyon ölçümüne imkan veren iki adet ortogonal cetvel modeline sahiptir. Birincil lineer serbestlik derecelerinin bağımsız olarak ölçülmesi, bazı metroloji avantajları sağlayabilir. Örneğin, Y eksenindeki ölçümler, genellikle daha uzun olan X ekseninde tespit edilen herhangi bir termal genleşmeden etkilenmez.
Kolay elektriksel ve mekanik entegrasyon
Renishaw’un Multi-DoF yaklaşımı, kontrol döngüsü ile daha kolay entegrasyon sağlamak amacıyla ayrı ve bağımsız eksenleri bir araya getirir. X ve Y eksenlerinin doğrudan ölçülmesi, uygun sinyal işleme imkanı ve çeşitli seri arayüzlerle uyumluluk sağlar.
Tezgah tasarımcıları okuma kafalarını uygulama gereksinimlerine uyacak şekilde pozisyonlandırabilir; çünkü her bir okuma kafası diğerlerinden bağımsız olarak çalışır. Uç çıkışlı ve yan çıkışlı kabloların kombinasyonu da konfigüre edilebilir; böylelikle her bir eksen için kablo yönlendirmesi sadeleştirilir.
Mutlak multi-DoF enkoder sistemleri: okuma kafaları ve cetveller

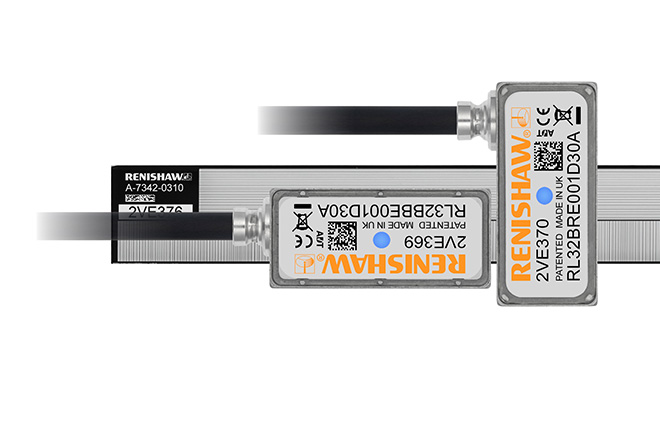

Multi-DoF enkoder sistemleri, en az bir adet 1.5D cetvel ve iki veya daha fazla okuma kafasından oluşur. Mutlak okuma kafası ve cetvel için maksimum cetvel uzunluğu aşağıda gösterilmektedir:
RESOLUTE™ okuma kafası (30 µm aralıklı) Yüksek hassasiyet Yüksek hız |
RXM Multi-DoF cetvel 1.5D cam halka cetvel Düşük genleşme Yüksek tekrarlanabilirlik X ekseni= 350 mm Y ekseni= 4 mm |
Renishaw’dan eksiksiz multi-DoF metroloji çözümleri
Renishaw, uygulamanızın özel gereksinimlerini karşılamak üzere sunduğu bir dizi teknoloji ile, yüksek performanslı hareket sistemleri için metroloji çözüm ortağınızdır.
Renishaw, çeşitli multi-DoF ölçüm çözümleri sunar: lazer kalibratörler, optik enkoderler ve lazer enkoderler.

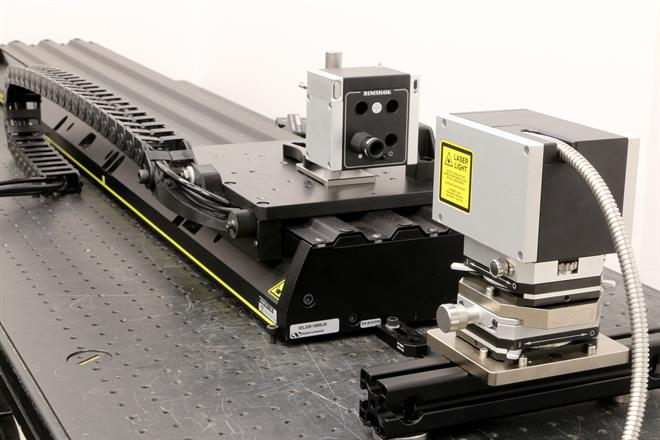

- XM-60 ve XM-600 çok eksenli kalibratörler üreticilerin altı serbestlik derecesindeki hataları ölçmelerine olanak tanıyarak, son derece hassas bir proses temeli oluşturmalarını sağlar.
- Multi-DoF mutlak enkoder çözümleri, çalışma sırasında optimum performansın korunması için olağanüstü bir proses içi pozisyon ölçümü ve izleme olanağı sağlar.
- RMAP çok eksenli periskop üç adet lazer interferometre kafasını bir araya getirerek, yüksek performanslı XY düzlem tablalarında lineer pozisyon, periyot aralığı ve yatay sapma ölçümü gerçekleştirir.
Teknik belgelerimiz aracılığıyla optik enkoderlerimizin seçeneklerini ve çeşitlerini kapsayan teknik özelliklerini keşfedin. Uyumluluk sertifikalarımız Renishaw'un kalite taahhütlerinin ek garantisini sağlar.
Optik enkoderlerin çeşitli endüstrilerde ve uygulamalarda nasıl mükemmel hareket kontrolü sağladığını keşfedin. Renishaw'un enkoder teknolojisi ve kapsamlı uzmanlığından yararlanan gerçek hayattaki ürün ve proses örneklerini keşfedin.
