Mikor használjunk mérőfejet?
Az innovatív technológia, a bevált módszerek és a szakértői támogatás által a Renishaw közelebb hozhatja Önt a „gombnyomásra” működő, kezelői beavatkozás nélküli megmunkálási műveletekhez.

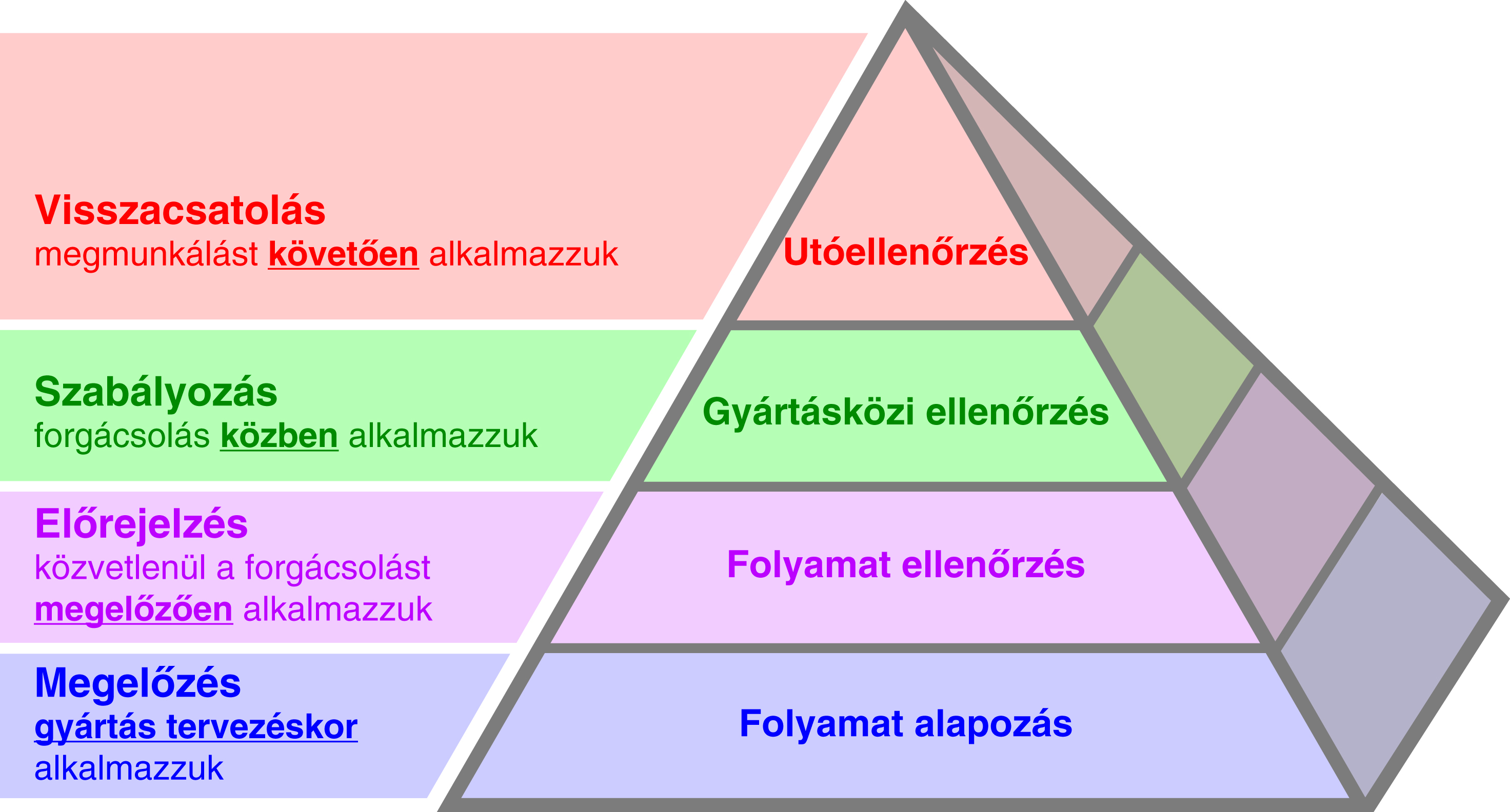

A Productive Process Pyramid™
A Renishaw termelési folyamatpiramisa™ a gyártás minden fázisában keretet biztosít a folyamatszabályozási tevékenységek meghatározásához. A szabályozás különféle szintjei révén az eltérések szisztematikusan kiiktathatók a megmunkálási folyamatból, mely segít az elfogadható, tűréshatáron belüli munkadarabok biztosításában.
Az utóellenőrzési szint azt ellenőrzi, hogy a folyamat és a kész munkadarab teljesíti-e a vonatkozó specifikációkat. A mérőfej használatának a folyamatalapozási szinten kívül mindegyikben aktív szerepe van.
A gyártásközi ellenőrzési szint az eltérésnek a megmunkálási környezet jellegéből fakadó okait hivatott kezelni, mint például a szerszámkopás vagy a hőmérséklet ingadozása. Ez a megmunkálási folyamat során mindvégig intelligens visszacsatolást biztosít.
A folyamatbeállítási szint az eltérések olyan előrelátható okainak kezelésére szolgál, mint például a munkadarab helye, a szerszám mérete, illetve a gépen alkalmazott nullponteltolások, amelyek egyébként nem megfelelő munkadarabok előállításához vezethetnének.
A folyamatalapozási szint rendeltetése, hogy stabil feltételeket biztosítson a gép működéséhez. Ezek megelőző jellegű ellenőrző- és szabályozóeszközök, melyek még a megmunkálási folyamat elindítása előtt kiiktatnak számos, eltérést okozó problémát.
Prediktív
A fémforgácsolás megkezdése előtt a gépen elvégzendő tevékenységek, amelyek segítenek előrejelezni, sikeres lesz-e a folyamat.
A gépbeállítás során...
- a rendszer meghatározza a forgótengelyek, osztóelemek vagy a munkadarabok pozicionálásához és rögzítéséhez szükséges befogóelemek beállítását,
- továbbá egy adott osztóelem forgásközéppontjának és/vagy a befogóelemek referenciapontjainak helyét.
A munkadarab beállítása során...
- a rendszer azonosítja a munkadarabot a megfelelő NC-program kiválasztása céljából.
- meghatározza egy bázisjel helyzetét a munkadarab-koordinátarendszer (work co-ordinate system, WCS) felvétele érdekében.
- megméri az előgyártmány/munkadarab méretét az anyag állapotának meghatározása és a nagyolási művelet megtervezése érdekében.
- meghatározza a munkadarab (gép tengelyeihez képesti) elhelyezkedését a koordináta-rendszer forgatása céljából.
A szerszámbemérés során...
- a rendszer meghatározza a főorsó és a mérőfej közötti távolságot, és ennek alapján egyrészt megállapítja a magasságkorrekció mértékét, másrészt ellenőrzi, hogy a távolság a meghatározott tűrésértéken belül esik-e,
- továbbá megállapítja a főorsó forgása közben mérhető szerszámátmérőt, és ennek alapján meghatározza a sugárkorrekció mértékét.
Aktív
A fémforgácsolási folyamatba integrált műveletek, amelyek automatikusan reagálnak az anyagminőségre, a folyamat sajátosságaiból adódó eltérésekre és a nem tervezett eseményekre, ezáltal a legjobb eséllyel eredményeznek sikeres folyamatot.
A ciklus közbeni mérés lehetővé teszi, ...
- hogy a fémforgácsolási módszerek alkalmazkodjanak a megmunkálási folyamatokban bekövetkező ingadozásokhoz, mint pl. a munkadarab deformálódásához, a szerszám elhajlásához és a hőhatásokhoz.
- hogy a koordináta-rendszerek, paraméterek, korrekciós értékek és a logikai programlefutás módja a megmunkált anyag sajátosságainak megfelelően aktualizálódjanak.
A szerszámtörés-érzékelő funkció felismeri ...
- a szerszám jelenlétét.
- a szerszám helyzetét – meggyőződve arról, hogy a szerszám nem esett ki a helyéről.
- az eltört és/vagy kicsorbult szerszáméleket.
Informatív
Felügyeleti és jegyzőkönyvezési műveletek, amelyek tájékoztatnak a befejezett folyamat eredményéről, amely azután felhasználható a későbbi műveletek befolyásolására.
A folyamatnaplózás a következőket jegyzőkönyvezi:
- a megmunkálási folyamat során bekövetkező eseményeket, például a folyamatváltozók, korrekciós értékek vagy koordináta-rendszerek manuális vagy automatikus módosítását.
- a folyamatba történő olyan beavatkozásokat, amelyek hatással lehettek annak kimenetelére.
A gépen végzett ellenőrzés segítségével …
- a kritikus jellemzők a fémforgácsolási folyamattal azonos környezeti feltételek mellett ellenőrizhetők.
- a felhasználó joggal bízhat a megmunkálási folyamat stabilitásában.
A folyamat utáni jegyzőkönyvkészítés lehetővé teszi ...
- a munkadarabok megfelelőségének dokumentált nyilvántartását.
- a munkadarab kritikus méretadatainak időbeli nyomon követését a gép állapotának figyelemmel kísérése és a karbantartások ütemezése céljából.
