Interfejs Dual SiGNUM™

Nowość! DSi (Interfejs Dual SiGNUM™) oferuje całkowitą dokładność instalacji układu lepszą niż ±1 sekundy łukowej...

Precyzyjne osie obrotowe często wymagają bardzo dużej dokładności bez konieczności kalibrowania, czy kompensacji z użyciem mapy błędów. Jako rozwiązanie modułowe, DSi umożliwia dodanie drugiej głowicy odczytowej, aby wyeliminować harmoniczne błędów przypadkowych, łącznie z błędem niewspółśrodkowości, a także skompensować wpływ precesji pozornej podstawy łożyskowej. W wyniku tego typowa wartość całkowitego błędu instalacji układu wynosi ±2,5 sekundy łukowej (średnica przetwornika kątowego RESM 200 mm). Dla zapewnienia najwyższego poziomu precyzji, DSi połączony z pierścieniem REXM oferuje całkowitą dokładność instalacji układu lepszą niż ±1 sekundy łukowej.

DSi wyprowadza konfigurowany przez użytkownika sygnał wyjściowy powtarzalnego, kątowego położenia referencyjnego propoZ™ (indeks), który jest całkowicie wolny od wpływu precesji pozornej podparcia łożyskowego, czy wahań zasilania. Żądane położenie referencyjne propoZ™ jest wybierane poprzez przemieszczenie osi do wybranego położenia kątowego i naciśnięcie przycisku. Ta funkcja umożliwia szybsze i bardziej precyzyjne ustawianie położenia referencyjnego przetwornika, na przykład w pozycji rowka teowego na stole obrotowym obrabiarki. Wybrany kąt jest następnie zapisywany w pamięci interfejsu DSi, aby opatentowane położenie referencyjne (indeks) propoZ™ zostało zablokowane dla tego kąta, co zapewnia doskonałą powtarzalność kątową… nawet w przypadku przemieszczenia środka obrotu osi, gdy interfejs DSi zostanie wyłączony.

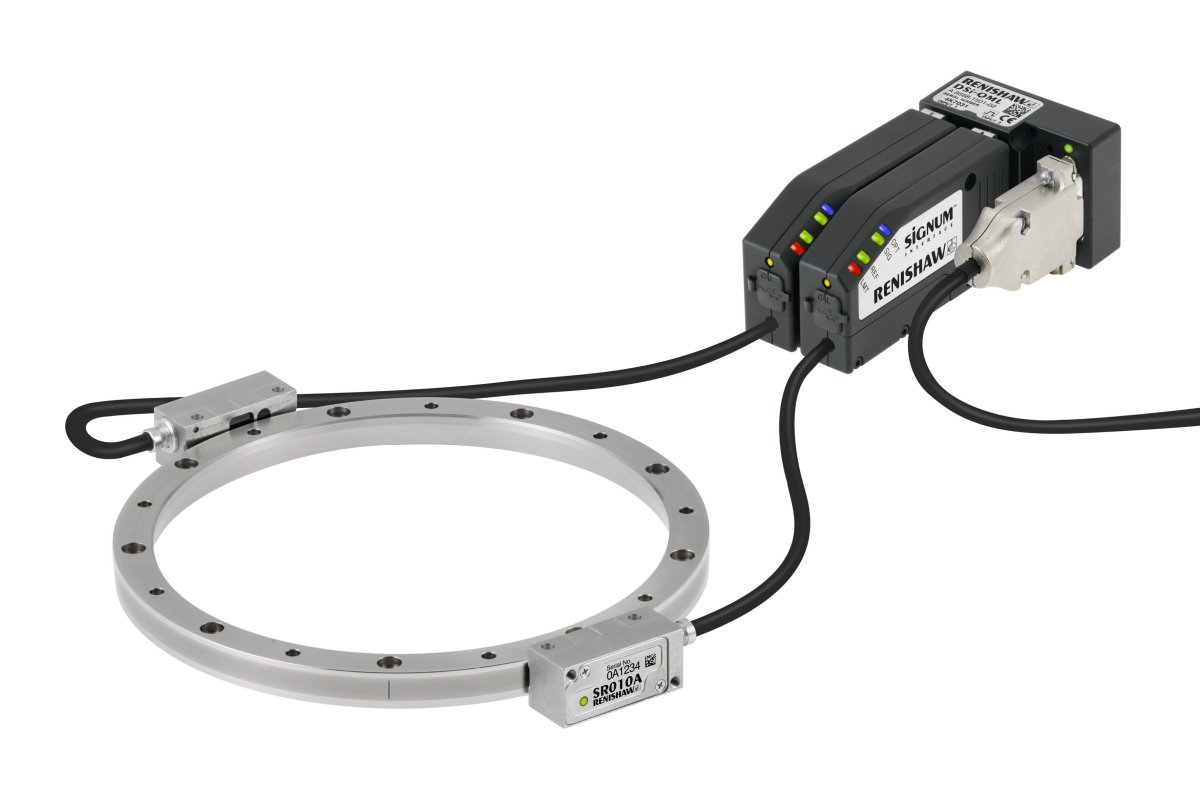

DSi umożliwia łatwe dodanie drugiej głowicy odczytowej. Dzięki połączeniu sygnałów przyrostowych z dwóch głowic odczytowych oraz zastosowaniu opatentowanej metody przetwarzania oznaczeń referencyjnych, DSi jest traktowany przez układ sterujący jako jeden przetwornik o bardzo wysokiej dokładności.

Ponadto, DSi zachowuje dynamiczne zalety przetworników SiGNUM™. Jako system bezdotykowy, pierścienie SiGNUM™ RESM są mocowane na wale wrzeciona z wykorzystaniem zamocowania stożkowego, co zapewnia małe rozmiary osi oraz eliminację zaników sprzężenia, oscylacji, momentu skręcającego i innych błędów histerezy, na które są narażone przetworniki o budowie zamkniętej.

Podobnie jak reszta przetworników SiGNUM™, DSi może pracować przy szybkościach do 4500 obr/min i w temperaturach do 85°C. Dla zapewnienia wyjątkowej niezawodności i bardzo małego błędu cyklicznego (±30 nm) przetwornik SiGNUM™ wykorzystuje także odporne głowice odczytowe, posiadające stopień ochrony IP64 oraz technikę dynamicznego przetwarzania sygnałów. Ponadto, kompleksowe oprogramowanie SiGNUM™umożliwia optymalne skonfigurowanie oraz diagnostykę w czasie rzeczywistym poprzez port USB komputera PC.
